Tours d'établi


Tour d'établi TW2235G Tour d'établi TW2235G

Tour d'établi TW2235G
Réf : TW2235G / 92300210

attention : reste une seule pièce en stock ( réapro semaine 46 )

DESCRIPTIF TECHNIQUE:
Moteur asynchrone.

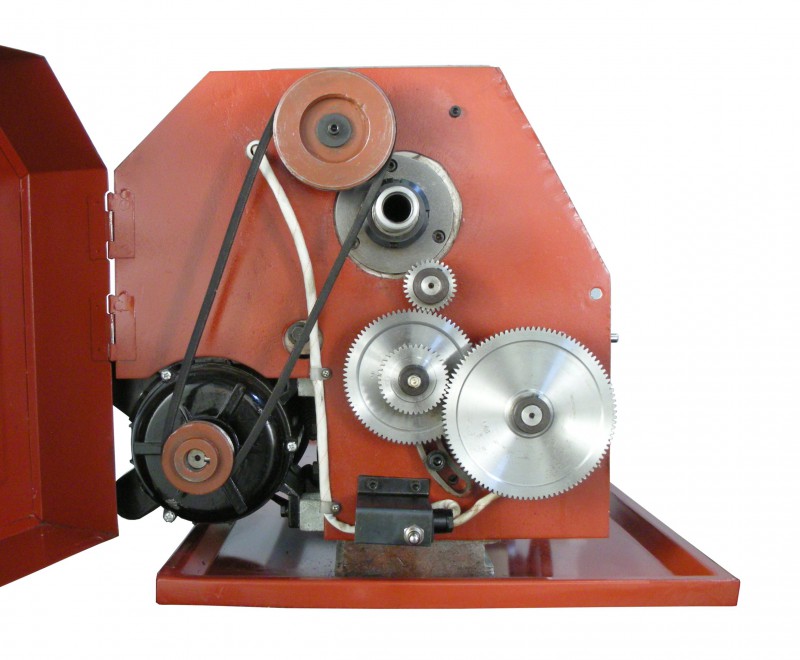

Changement de vitesse de rotation de la broche via boîte mécanique 6 rapports sous carter étanche.
Broche montée sur roulements coniques à galets, concentricité < 1/100ème.
Fixation du mandrin par 3 vis sur nez de broche.
Banc simple prisme rectifié.
Réglage du jeu dans les coulisses via lardons parallèles.
Remise à zéro des tambours gradués des chariots transversal et orientable.
Blocage de la poupée mobile par écrou.
Décalage possible de la contre-poupée pour usinage de cônes en automatique.
Hauteur maxi de l'outil à l'axe: 14 mm.

CARACTERISTIQUES TECHNIQUES:
- Longueur entre pointes: 350 mm.
- Diamètre maxi admissible sur le banc: 220 mm.
- Diamètre maxi admissible sur le chariot transversal: 130 mm.
- Diamètre maxi admissible dans l'alésage de broche: 20 mm.
- Diamètre du mandrin à 3 mors concentriques: 100 mm.
- Largeur du banc: 125 mm.
- Cône de la broche: CM3.
- Course du traînard: 380 mm.
- Course du chariot transversal: 115 mm.
- Course du chariot orientable: 70 mm.
- Cône du fourreau de la poupée mobile: CM2.
- Course du fourreau de la poupée mobile: 45 mm.
- Pas de la vis-mère: 3 mm.
- Plage de vitesse de rotation de la broche (6): 140 à 1710 tr/mn.
- Avances longitudinales (4): 0,05 à 0,2 mm/tr.
- Avances transversales: Sans.
- Filetages métriques (11): 0,4 à 3 mm.
- Filetages whitworth (11): 8 à 28 filets/pce.
- Motorisation: 550W / 230V mono.
- Colisage LxlxH: 1100x570x570 mm.
- Poids: 145 kg.

Machine livrée avec:
- 1 mandrin 3 mors concentriques avec jeux de mors durs M1 et M2.
- 1 tôle de récupération des copeaux.
- 1 tôle de protection arrière.
- 1 boîte de clefs de service.
- 1 tourelle porte-outils carrée indexée.
- 2 pointes sèches.
- Notice technique rédigée en français.
- Mise en conformité selon les normes CE.

Prix HT
1 613,00€ (1 935,60€ ttc)
